GF型高壓離心風機用途、結構以及參數性能講解

GF型高壓離心風機用途

該風機主要適用于:日處理小麥150-300t的長粉路面粉生產線的氣力輸送。該系列風機在設計定型過程中，廣泛吸取國內外有關流體機械的先進技術，并多次經大專院校、科研單位制粉專家的指導，最終獲得成功、該系列風機具有高效區工況范圍寬、噪聲低、造型美觀、運轉平穩不易掉料等特點，全壓和風量兼顧水平式和誘導式吸料器的需求，給新建廠和老廠改造帶來靈活選擇的余地。GF型高壓風機亦可用于其他領域的氣力輸送、強制通風等。CF型高壓離心風機輸送的氣體必須無毒、無害、無腐蝕、不自燃，且溫度不超過800攝氏度,輸送氣體中所含粉塵不得大于150mg/m3

GF型高壓離心風機結構形式


風機葉輪直徑的分米數為風機的機號，用阿拉伯?dāng)?shù)字表示。機號后面的字母表示風機傳動方式，傳動方式常用的有:
    A---表示與電動機直聯傳動葉輪裝在電動機軸上。
    C---表示通風機懸臂，帶輪在軸承外側傳動。
    D---表示通風機懸臂，有支承，聯軸器傳動。
    風機的旋向分為左、右旋二種、其區分方法是;從傳動方向正視葉輪，風機工作時，葉輪順時針旋轉的為右旋，反之為左旋，風機的出氣門方向一般均制成90度，如用戶有特殊需要，可在訂單上注明(風機的各種出口角度見下圖)。風機主要有葉輪、機殼、進風圈、軸承座等組成。其中葉輪有曲線型輪蓋、葉片、直板輪盤組成，并經靜、動平衡校止。軸承座采用滾動軸承用鈣基潤脂滑。

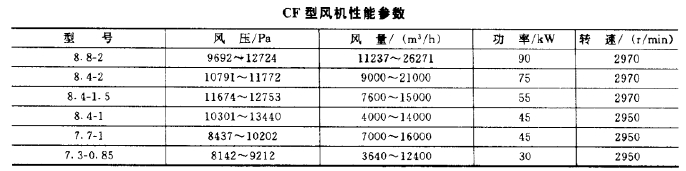

GF型高壓離心風機性能和選擇
